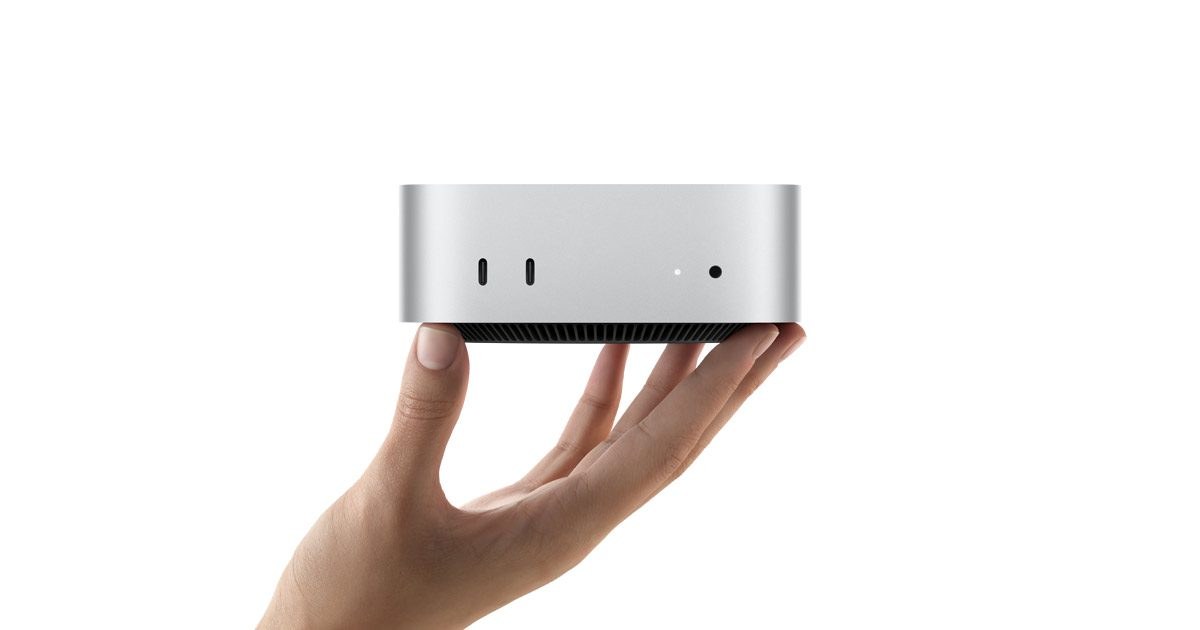

ольшинство самодельных карманных компьютеров работают на слабых платах Raspberry Pi, жертвуя производительностью ради компактности. Моддер Shing Solutions пошел другим путем: он разобрал базовый Mac mini на процессоре Apple M4 и упаковал его начинку в полностью автономный портативный кибердек.
Чтобы сохранить полную скорость работы и не расплавить корпус, автор оставил оригинальную материнскую плату, заводской радиатор и вентилятор Apple. Отказ от штатного охлаждения сделал бы корпус тоньше, но именно заводская система позволяет чипу M4 работать на максимуме без перегрева, падения частот и обжигания рук. Вся плата с кулером поместилась в напечатанный на 3D-принтере корпус под названием Mac Nano.
«Вместо того чтобы наглухо встраивать компьютер внутрь, блок Mac Nano сделали съемным — он вставляется сзади по направляющим, прямо как гигантский картридж для Game Boy».
Такая модульная конструкция позволяет легко вытащить основной вычислительный блок и в будущем заменить его на новую плату, когда Apple обновит линейку чипов.
Управление, экран и питание
На лицевой панели энтузиаст установил 7-дюймовый сенсорный IPS-экран с частотой 120 Гц, миниатюрную физическую клавиатуру и трекпад. Чтобы сэкономить место внутри, из клавиатуры извлекли встроенный аккумулятор и подключили ее напрямую к шине USB. По бокам установлены контроллеры Joy-Con от Nintendo Switch. Их подключили проводами через разобранный зарядный держатель, чтобы избавиться от задержек Bluetooth, а кнопки настроили через Steam из-за отсутствия встроенной поддержки Joy-Con в macOS. Для объединения всех компонентов пришлось собрать кастомный USB-хаб на три порта из двух разобранных разветвителей.
Питание мощного настольного процессора от аккумулятора потребовало сложных инженерных решений. Автор спроектировал батарейный блок из четырех аккумуляторов формата 18650 емкостью около 36 Вт·ч. Благодаря высокой энергоэффективности чипа M4 устройство способно проработать около шести часов от одного заряда. Переработанная плата бесперебойного питания позволяет переключаться между батареей и розеткой без перезагрузки, выдерживая трехсекундную паузу для безопасной проверки питания. Микроконтроллер ESP32-S3 с парой датчиков температуры и сенсором тока постоянно контролирует нагрев ячеек и энергопотребление.
Купить такое устройство в магазине нельзя, и вряд ли кто-то променяет MacBook Air на собранный вручную увесистый гаджет. Однако этот проект наглядно доказывает: чипы Apple Silicon стали настолько экономичными, что настольную производительность теперь можно часами удерживать прямо в руках, задавая планку для будущих портативных игровых консолей.
